Вентиляция кухни
Производительность кухонной вытяжки зависит не только от мотора. Длинный узкий воздуховод, резкие повороты и переход на меньшее сечение увеличивают сопротивление потоку. В результате вытяжка шумит сильнее, а воздуха удаляет меньше. Диаметр канала, допустимую длину трассы и количество поворотов нужно сверять с инструкцией конкретной модели.
Почему заужение воздуховода снижает тягу
У многих вытяжек выходной патрубок имеет диаметр 150 мм. Площадь такого круглого сечения составляет примерно 177 см². У плоского канала 60×120 мм показатель по наружным размерам равна только 72 см², а внутренний проход будет еще немного меньше из-за толщины стенок.

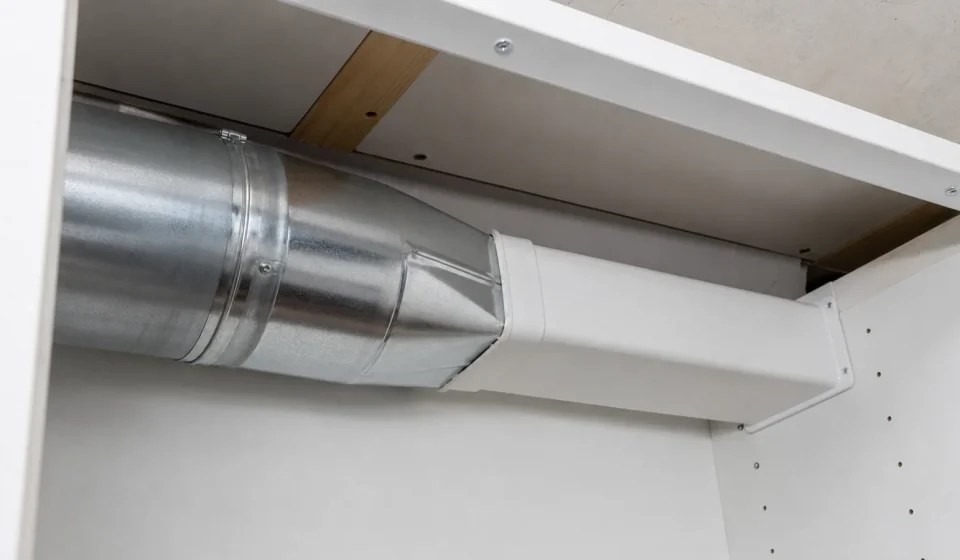

Если сразу после вытяжки поставить такой переход, тот же объем воздуха должен пройти через заметно меньший проем. Скорость в узком участке растет, появляются дополнительный шум и сопротивление. Мотор продолжает работать, но фактический расход воздуха становится ниже паспортного значения, измеренного в более благоприятных условиях.
Это не означает, что любой прямоугольный канал плох. Нужно сравнивать его внутреннее сечение с выходом вытяжки. Широкий плоский короб может обеспечить подходящий проход, а узкий — нет. Размер выбирают расчетом и по монтажной инструкции оборудования.
Как длина трассы и повороты влияют на шум
Каждый метр воздуховода и каждый поворот добавляют сопротивление. Особенно заметно влияют короткие колена на 90 градусов, в которых поток резко меняет направление. Универсальной потери «10–15% на угол» нет: результат зависит от скорости воздуха, сечения, радиуса поворота и шероховатости канала.
На замере я стараюсь провести трассу по кратчайшему пути. Вместо нескольких резких колен использую более плавные повороты, если для них есть место. Гофру не растягиваю змейкой: складки и провисания увеличивают шум и собирают жир.
Если вытяжка работает громко уже на первой скорости, проверяю не только мотор. Причиной могут быть зауженный переход, обратный клапан с тугой створкой, неполностью раскрытая гофра или канал, который упирается в стенку вентиляционного отверстия.
Когда плоский канал может заменить круглую трубу
Круглый канал обычно удобнее по соотношению площади прохода и периметра стенок. Его проще соединить с круглым патрубком вытяжки без резкого перехода. Но над верхними шкафами или под потолком иногда не хватает высоты, и приходится использовать плоский короб.
В таком случае выбирают прямоугольный канал с сопоставимым внутренним сечением и делают переход максимально плавным. Стыки фиксируют по инструкции системы и герметизируют подходящей лентой или уплотнителем, чтобы воздух не уходил в пространство над мебелью.
Размер короба согласуют до изготовления верхних шкафов. Если вспомнить о воздуховоде после сборки кухни, трассу приходится обходить лишними поворотами или уменьшать сечение только потому, что другого канала уже некуда поставить.
Как не перекрыть естественную вентиляцию кухни
Надплитная вытяжка работает только при включенном моторе и не заменяет постоянный воздухообмен кухни. Если ее труба заняла единственное вентиляционное отверстие и полностью закрыла решетку, когда двигатель выключен, естественный отток может ухудшиться.

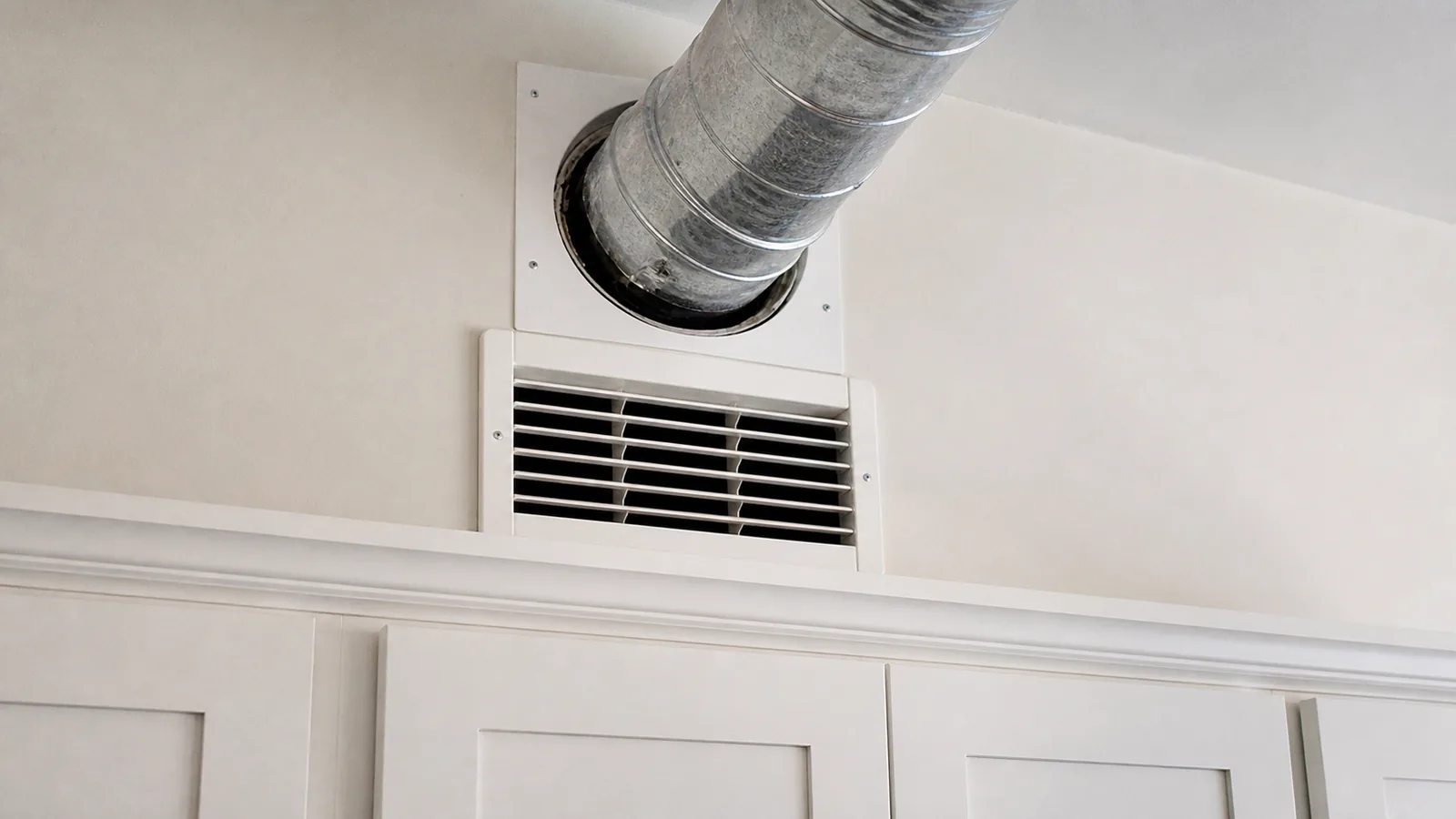

Двойная решетка с отдельным открытым участком иногда помогает сохранить естественную вентиляцию, но это не универсальное разрешение на подключение к любой шахте. В многоквартирном доме сначала выясняют устройство канала и требования обслуживающей организации. Проект здания может не предусматривать подачу воздуха от мощной вытяжки в общую естественную шахту.
Обратный клапан препятствует движению воздуха из канала через воздуховод вытяжки, но неправильно установленная створка сама становится дополнительным сопротивлением. Ее положение и направление открытия проверяют до закрытия трассы потолком или мебелью.
Для большой кухни-гостиной важно учитывать и общий объем помещения. Подробный расчет разобран в статье о вытяжке и зонировании кухни-студии.
Что проверить перед монтажом воздуховода
- Диаметр выходного патрубка и требования к воздуховоду найдены в инструкции вытяжки.
- Внутреннее сечение канала не заужено случайным переходником.
- Маршрут построен по возможности коротко, без лишних прямых углов.
- Гофра полностью растянута и не провисает над шкафами.
- Обратный клапан открывается в нужную сторону и не зажат соединителем.
- Стыки герметичны, но остаются доступными до пробного запуска.
- Подключение не перекрывает предусмотренную вентиляцию кухни.
- Схема подключения к каналу согласована с обслуживающей организацией дома.
