Проводку для террасы нужно разложить до того, как закроете каркас доской. Под готовым настилом неудобно крепить защитные трубы, искать места соединений и выводить провода к светильникам. Сначала составляют схему света и розеток, затем собирают электрическую часть и только после проверки настилают ДПК.
Что предусмотреть до монтажа террасной доски
Отметьте на плане каждый светильник, розетку, блок питания и доступное соединение. Сразу решите, откуда можно будет снять одну доску или открыть люк для обслуживания. Замурованная под настилом коробка рано или поздно заставит разбирать покрытие.
Провод не должен пересекать места будущего крепежа, лежать на грунте или попадать под острый край профиля. Для светильников оставляют выводы с запасом, а силовую линию к розеткам ведут отдельно. До закрытия каркаса электрик проверяет соединения, защитный проводник и работу защитных устройств.
Как подключить низковольтную подсветку

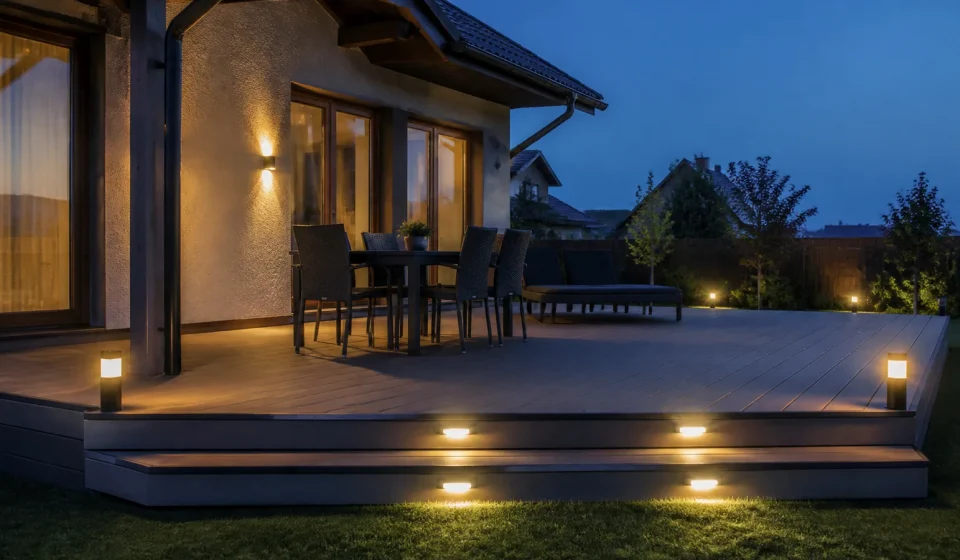

Для света в ступенях и по периметру удобно использовать систему на 12 или 24 В. Она снижает опасность поражения током в мокрой зоне, но низкое напряжение не отменяет защиту от короткого замыкания и перегрева проводов. Мощность блока питания, сечение кабеля и длину линии рассчитывают под фактическое количество светильников.

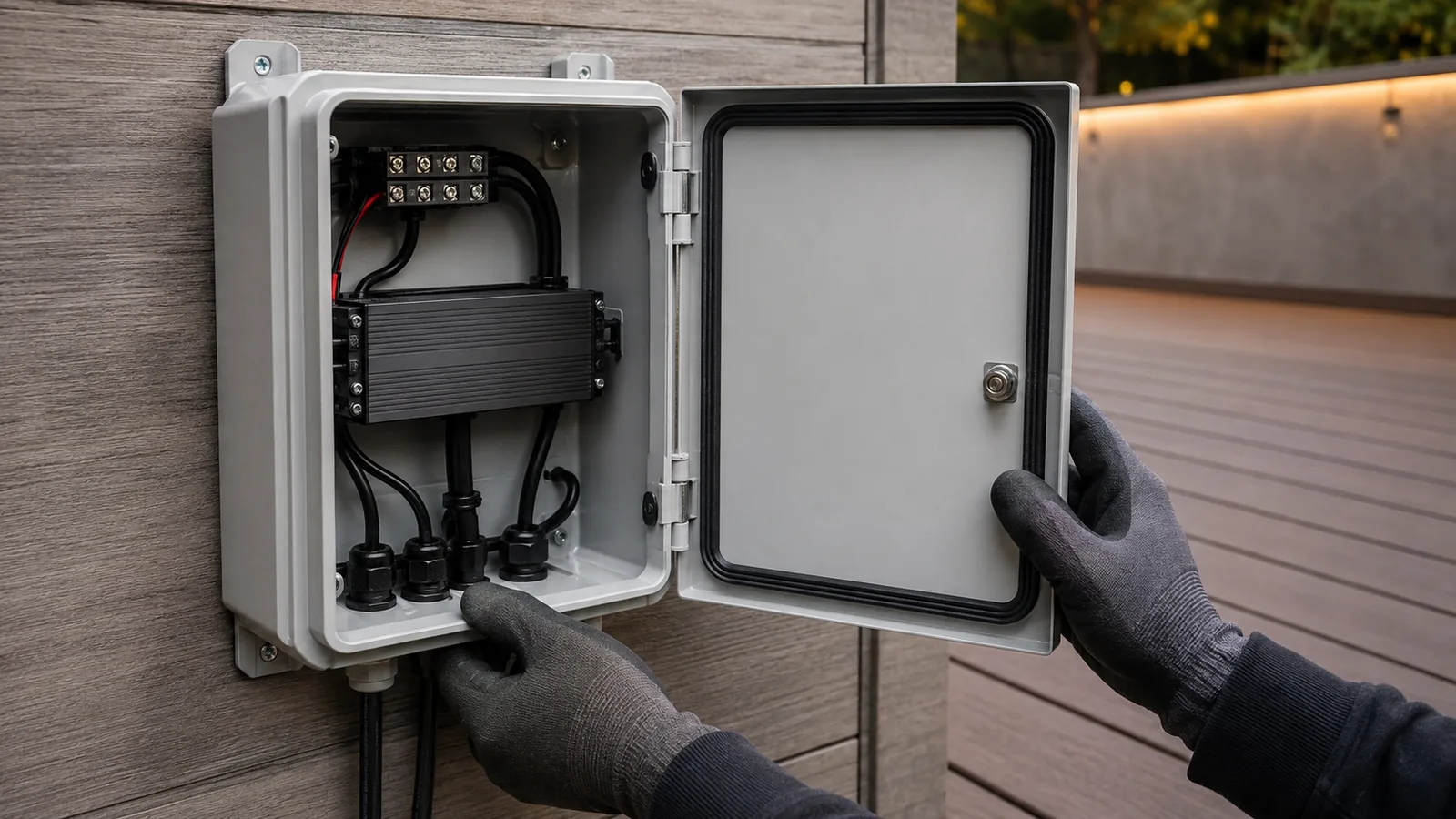

Блок питания размещают в доступном месте, которое соответствует его условиям эксплуатации. Если прибор нельзя ставить под дождём, его переносят в сухое помещение либо устанавливают в подходящий наружный шкаф. Корпус нельзя просто спрятать глубоко под настил: там скапливается сырость, а заменить блок без разбора пола не получится.
Как провести кабель под настилом

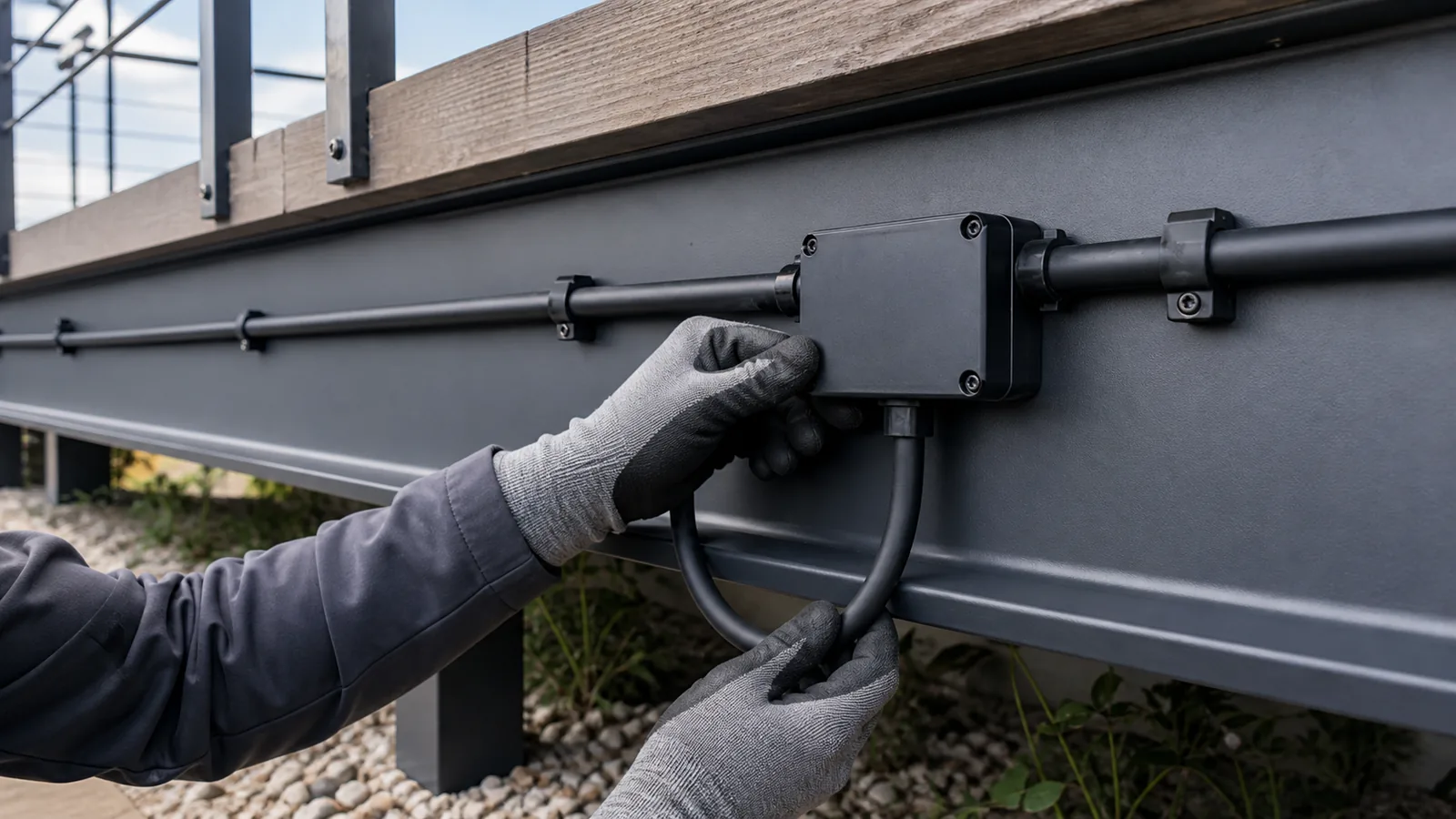

Кабель или защитную трубу крепят к каркасу так, чтобы они не лежали в воде и не тёрлись о металл. Материалы должны подходить для улицы, перепадов температуры и того способа прокладки, который выбран на объекте. Обычные комнатные стяжки и гофра на солнце быстро становятся хрупкими.
На поворотах не затягивайте трубу до залома. У проходов через профиль ставьте втулку или другую защиту от острой кромки. Соединительные коробки располагают выше мест, где может стоять вода, и оставляют доступными. Это нужно не для красоты: при неисправности линию можно будет проверить без вскрытия настила.
Как установить светильники в террасную доску

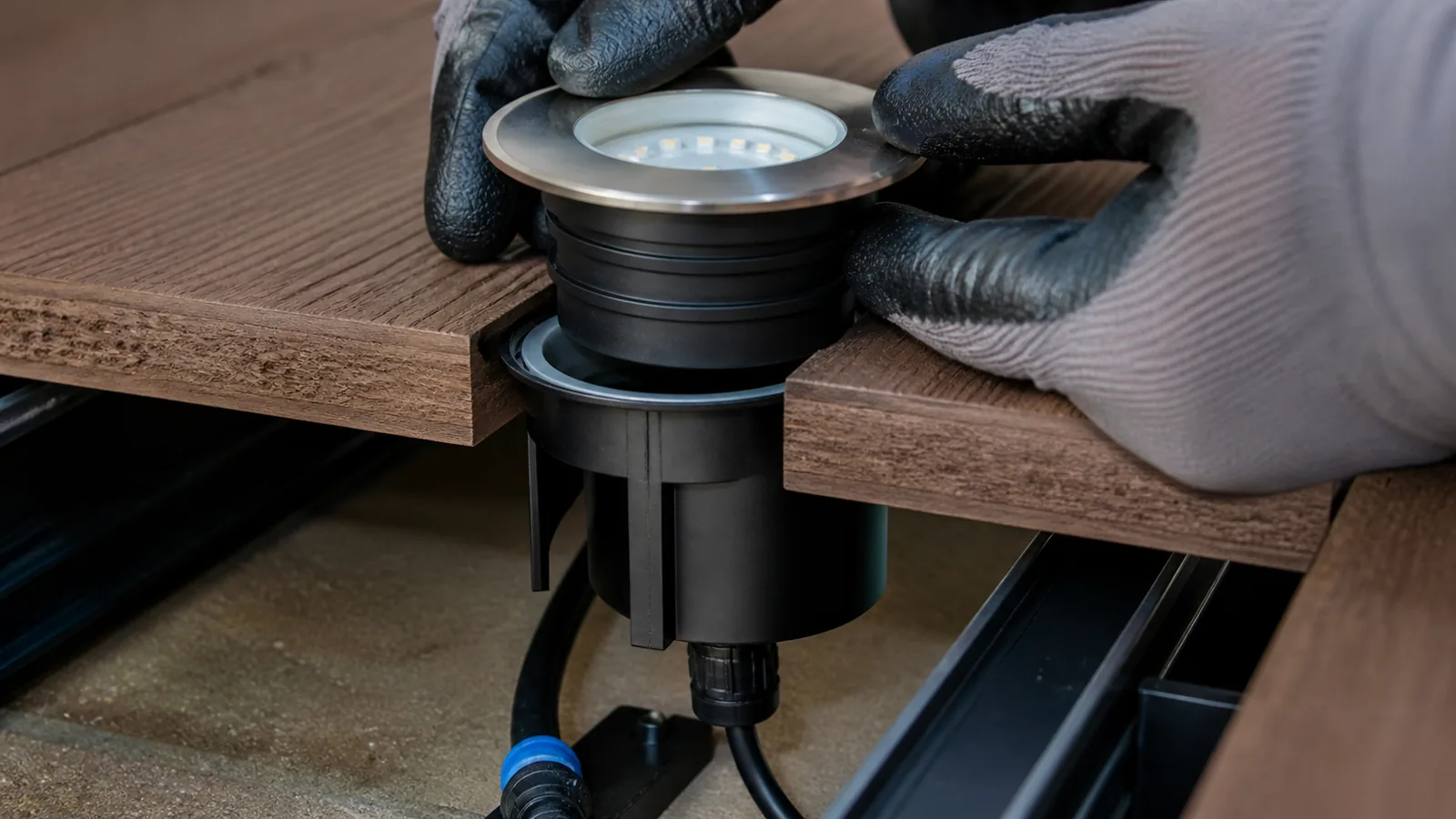

Сначала проверьте, помещается ли корпус между лагами и можно ли подвести к нему провод без натяжения. Отверстие не должно попадать на край полости, клипсу или опору. Только после этой проверки размечают центр и сверлят доску коронкой.
Диаметр отверстия, уплотнение и допустимый зазор берут из инструкции светильника. Правила «всегда прибавлять 3–4 мм» нет: один прибор фиксируется пружинами, другой — гайкой, третий требует штатной втулки. Самодельный свободный зазор может пропустить воду и оставить светильник болтаться в доске.
Кабель под светильником укладывают так, чтобы прибор можно было вынуть для замены. При этом петля не должна лежать в луже или касаться острой кромки. После установки пролейте участок водой и убедитесь, что вода свободно уходит под настил, а не собирается вокруг корпуса.
Где разместить уличные розетки

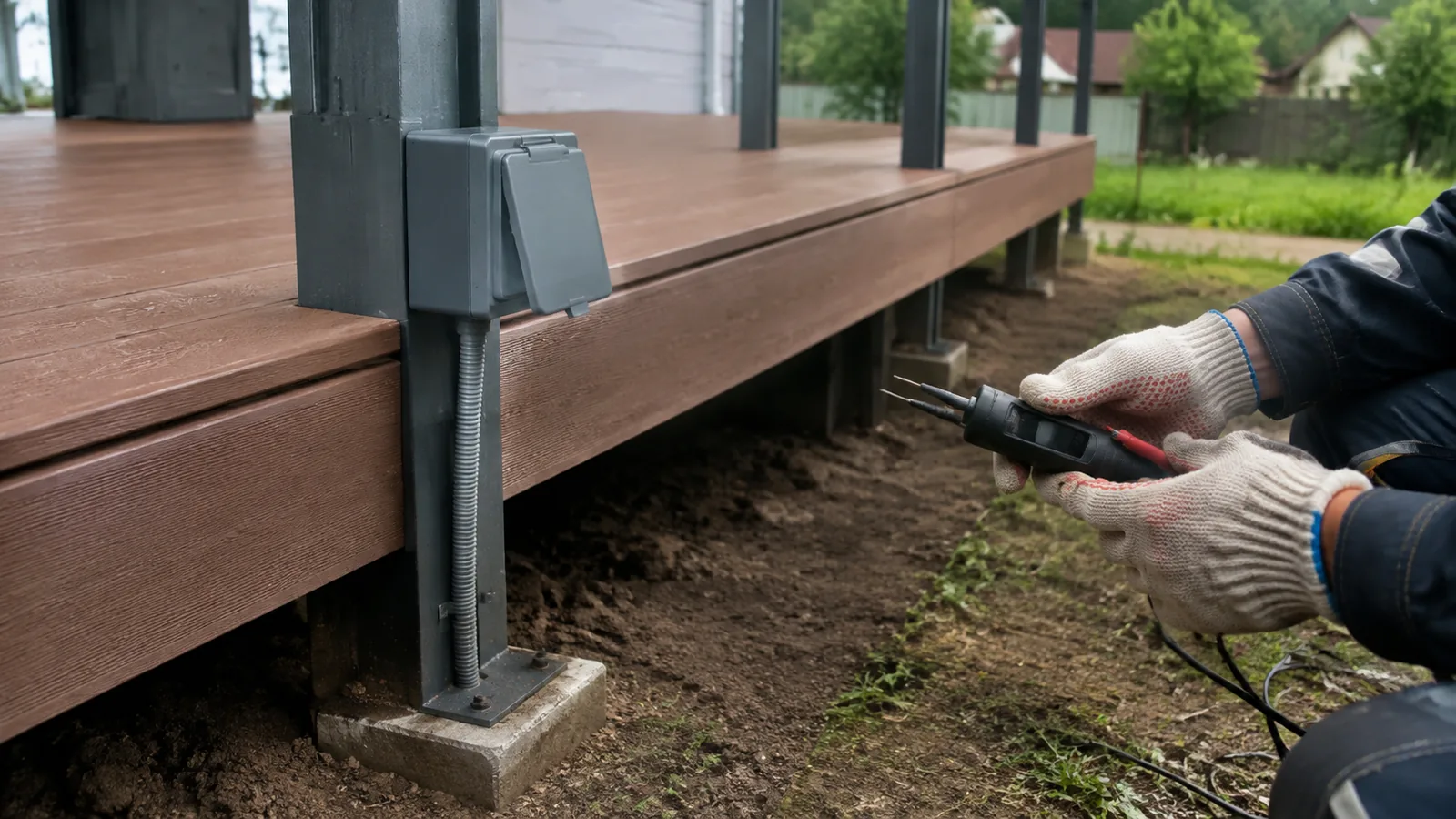

Розетку лучше ставить не в горизонтальную доску, а на отдельную жёсткую опору сбоку от настила. Так крышка остаётся доступной, а в корпус не попадает вода при обычной уборке террасы. Высоту не назначают одной цифрой для всех объектов: учитывают снег, брызги, способ мойки и длину вилки подключаемого оборудования.
Степень защиты корпуса тоже выбирают по реальному месту. Навес защищает от прямого дождя, но не всегда от косых струй или воды из шланга. Маркировка IP54 не является универсальным разрешением для любой точки на открытой площадке.
- Опора. Корпус не должен расшатываться при каждом вытягивании тугой вилки.
- Вода. Розетку не ставят там, куда направляют струю при мойке или стекает вода с крыши.
- Защита. Автомат, УЗО, заземление и кабель подбирают как одну линию, а не отдельные покупки.
- Проверка. До эксплуатации электрик измеряет защитные цепи и проверяет отключение.
